Как поменять стекло на apple watch 3

Замена стекла Apple Watch в разных моделях

Apple Watch — это серия умных часов. Они предназначены, прежде всего, для спорта и здоровья, так как помогают следить за результатами и ходом тренировки, состоянием здоровья. Устройства эти достаточно прочные, однако, случаются иногда поломки. Из этой статьи можно узнать о замене стекла Apple Watch.

Смарт-часы стали неотъемлемым атрибутом жизни многих занятых людей. Они имеют следующие полезные функции: определение высоты, счетчик шагов, анализатор частоты сердечных сокращений, отслеживание дневной активности. Также с помощью такого устройства можно слушать музыку, отвечать на звонки.

Причины поломки

Самая распространенная проблема, с которой обращаются к мастерам, — это повреждение дисплея часов.

Эта часть прибора является уязвимой и самой важной, так как экран является сенсорным, и функционирование гаджета полностью осуществляется посредством него. Повреждение же приводит к невозможности управления прибором. Виды поломок, требующие замену стекла Apple Watch, могут быть следующими:

1. Царапины на поверхности, появившиеся в результате неаккуратности в эксплуатации.
2. Сколы, которые могут возникнуть из-за падения устройства.
3. Затемнение какой-либо области экрана.
4. Потеря чувствительности к пальцам у сенсорной поверхности.
5. Трещины, которые также часто являются следствием падения устройства.

При обнаружении любой неисправности на часах из этих пунктов необходимо сразу же обратиться за заменой стекла Apple Watch, иначе проблема может затянуться и потребовать на решение гораздо больше средств, чем нужно было изначально.

Apple Watch 3

Данная модель отличается от своих предшественников следующими качествами:

1. Возможность отвечать на звонки прямо с устройства.
2. Водонепроницаемость. Теперь прибор может быть использован спортсменами в водных занятиях.
3. Пульсометр на Apple Watch 3 теперь выводит результаты прямо на дисплей.

Компания Apple уделяет особое внимание прочности своих изделий, поэтому стекло Apple Watch 3 выполнено из сапфира и устойчиво к легким повреждениям. Однако даже такой материал не выдержит тяжелых ударов и может быть сломан.

Как починить

Процесс замены стекла Apple Watch 3 кажется простым. Нужно всего лишь расплавить старый клей, снять поврежденную деталь и поставить новую. Однако манипуляция не так уж проста, так как работать приходится с мелкими деталями. Кроме того, сочетание стекла с сенсорной панелью добавляет сложности.

Перечень действий выглядит так:

1. Для начала необходимо подобрать нужную температуру на приборе, которым будет производиться плавка клея. Нужно очень внимательно к этому отнестись, чтобы не повредить остальные элементы. Далее можно приступать к замене стекла Apple Watch.
2. Удалять деталь нужно специальным тонким приспособлением. Нужно поддеть дисплей и аккуратно его снять, не задев остальные составляющие. Стекло с трещинами удаляется частями. Необходимо убедиться, что ни одна частица не осталась на часах, так как она может повлиять на работу.
3. Самая сложная часть — накладка новой детали.

Необходимо убедиться, что дисплей плотно прилегает ко всем сенсорным элементам. Предварительно следует проклеить новый экран специальным скотчем, а затем вмонтировать его в устройство.

Можно заметить, что замена стекла Apple Watch 3 требует внимательности и возможна без помощи специалистов. Однако при возникновении дополнительных проблем все-таки лучше прибегнуть к помощи мастеров.

Ремонт Apple Watch series 3

Рассмотрим процесс более подробно на примере замены стекла на Apple Watch series 3.

• Для начала нужно нагреть часы до температуры 80 градусов, чтобы можно было их разобрать.
• Теперь плоским предметом необходимо подцепить и снять дисплей устройства. Делать это нужно аккуратно, чтобы не зацепить другие детали.
• Внутри часов можно увидеть блок питания, закрепленный винтиком. Его необходимо открутить и изъять блок.

• Теперь нужно отделить панель экрана от основной части прибора. Для этого необходимо отсоединить три провода, которые как раз соединяют эти две части.

• Чтобы демонтировать сенсорную часть, следует удалить медный скотч скальпелем.
• Теперь нужно нагреть пленку, положить на нее экранную часть дисплеем вниз.
• Снять деталь сенсорной панели, от которой был отрезан скотч.
• Пришло время для отделения самого стекла. Лучше всего воспользоваться тонкой леской, чтобы без вреда демонтировать его. Следует, начиная с края, постепенно вести леску по всей площади, чтобы отделить дисплей.
• Для замены стекла Apple Watch нужно нанести каплю специального клея для соединения защитных покрытий устройств на новую деталь, и медленно приложить стекло на часы, позволяя жидкости растечься по всей площади.
• После всех операций необходимо просветить прибор ультрафиолетом для нормальной работы.
• Подсоединить все необходимые компоненты и склеить основные части часов.

На этом замена стекла Apple Watch series 3 закончена. Как можно заметить, не требуется специальных способностей для проведения такой операции. Нужно всего лишь обладать терпением и аккуратностью, и тогда результат будет удовлетворительным.

Советы

Несколько полезных рекомендаций:

1. Специалисты рекомендуют обрабатывать все инструменты для демонтажа устройств спиртом.
2. Если нет уверенности в своих силах, например, при замене стекла Apple Watch 2, то лучше всего отнести часы в сервис, чтобы не повредить дорогостоящую технику.
3. Перед разборкой прибора необходимо полностью выключить и обесточить его.
4. Не стоит откладывать ремонт. Даже малейшие трещины могут нарушить защиту устройства от воды и привести часы в негодность.

Заключение

Подводя итоги, стоит отметить основные моменты:

• не медлить с починкой;
• быть аккуратным и внимательным при разборке часов;
• обрабатывать инструменты и не допускать наличия тока во время операций с прибором.

Также следует сказать, что процесс снятия и монтажа защитного экрана у всех моделей часов аналогичный. Например, если требуется произвести замену стекла Apple Watch 1, то для этого подойдет инструкция от другой модели Apple.

Замена стекла на Apple Watch

Когда дело доходит до ремонта часов, часто возникают вопросы, как их ремонтировать и что с ними будут делать в сервисе?
Ремонт часов, в том числе замена стекла встречается реже, чем ремонт телефонов и другой техники, поэтому разбор процесса шаг за шагом – это доступный способ наглядно рассказать, что происходит с техникой на ремонте.

Сегодня мы расскажем, как заменить стекло на Apple Watch Series 3.
Необходимые инструменты и расходные материалы:

• Touch Screen;
• клейкая лента;
• бокорез для резки проволоки;
• лезвие бритвы;
• пинцет.

1. Проверяем экран. Сенсор, кнопки и включение-выключение;

2. Медленно подденьте экран лезвием бритвы;

3. Поднимите экран. Обратите внимание на шлейфы экрана, чтобы не повредить их;

4. Мы видим, что три шлейфа подключены к матрице; />

5. Пинцетом отклейте ленту, закрывающую шлейфы дисплея. Не повредите шлейфы при отклеивании; />

6. Отсоедините шлейфы;

7. Далее нам нужно поддеть разъем сенсорного шлейфа, путем нагревания экрана на нагревательной платформе при 120 градусов Цельсия в течении 30 секунд;

8. Отклеиваем ленту пинцетом;

9. Поддеваем разъем;

10. Затем используем станок для резки, чтобы разрезать стекло. Нам нужно разрезать обе стороны стекла, чтобы получить режущую проволоку. Будьте осторожны во время работы;

11. Мы видим, что одна сторона стекла была отрезана, а нижняя часть экрана разбита. Затем мы разрезаем другую сторону экрана.

*Напомним, что сложность замены будет меньше, если стекло разбито

12. Полируем углы;

13. Заклейте экран;

14. Положите экран на нагревательную поверхность и начните втягивание;

15. Затем отделите стекло с помощью режущей проволоки. Медленно потяните за режущую проволоку. Стекло спешно отделится ;

16. Удаляем клей с помощью специального инструмента для удаления клея;

17. Очищаем ОЛЕД-дисплей в гексане ;

18. Устанавливаем ОЛЕД-дисплей для проверки экрана, так как сенсорная панель была отделена. Надо проверить, как работает дисплей.

19. Прикрепите пленку ОСА ЛЕД к экрану с помощью ламинирующего валика;

20. Поместите ОЛЕД-дисплей в машину для удаления пузырьков на 3 минуты;

21.Поместите ОЛЕД-дисплей в ультрафиолетовую лампу для отвердения клея на 5 секунд;

22. Приклейте к углу экрана защитную пленку;

23. Прикрепите ОЛЕД-дисплей к форме для ламинирования и снимите защитную пленку;

24. Совместите тачскрин с ОЛЕД-дисплеем;

25. Поместите экран на губку для ламинирования;

26. Затем поместите экран в машину для ламинирования;

27. Нажмите жк-ламинат СТАРТ;

28. Достаньте экран и если на нем все еще есть пузырьки, положите экран обратно в машину для удаления пузырьков на 10 минут;

29.Положите экран в УФ-лампу на две минуты и смотрим результат;

30. Подключаем экран для проверки;

Ремонт техники в сервисном центре ИТСА всегда проходит согласно всем стандартам качества. Мастера обучаются и работают по известным и проверенным инструкциям. Приходите в сервис центр ИТСА и наши мастера выполнят любой ремонт техники Apple качественно и быстро.

Замена сенсорного стекла на Apple Watch 3 38mm ⁠ ⁠

Если ваше сенсорное стекло на Apple Watch 3 38mm разбито или повреждено, лучше не пытаться заменить его самостоятельно и сразу обратиться в сервисный центр Apple. Так же как и на iPhone, дисплей менять вовсе не обязательно, можно ограничится заменой только стекла. Модульные сервисы таких работ не проводят, так что выбирать мастерскую нужно с умом.

Этап 1. Открываем устройство и отсоединяем дисплейный модуль

Для замены сенсорного стекла, вам необходимо отсоединить дисплейный модуль, который включает в себя матрицу и сенсорное стекло. Для это сначала греем часы на сепараторе, что бы ослабить клей между дисплеем и корпусом, и убирая проклейку снимаем модуль.

Этап 2. Разделяем сенсорное стекло и матрицы

Следующим шагом является удаление старого сенсорного стекла с матрицы. Для этого возвращаемся к нашему сепаратору, чтобы осторожно срезать стекло и срезаем стекло. В связи с наличем загрунтых краев стекла, процесс выходит достаточно трудоемким и не простым.

Этап 3. Чистка. Склеивание дисплея с новым стеклом.

Зачищаем дисплей от заводствого клея, протираем и наносим клей. Склеиваем новое стекло с матрицей в специальной форме, чтобы стекло не поевело относительно матрицы. В этом процессе важно соблюдать технологию и не допускать попадания пыли или грязи на экран, иначе придется все переделывать.

Этап 4. Собираем новый дисплей со тушкой часов, наносим проклейку для фиксации и стыков дисплея с корпусом.

Вся процедура осложняется маленьким размеров матрица и ее хрупкостью.

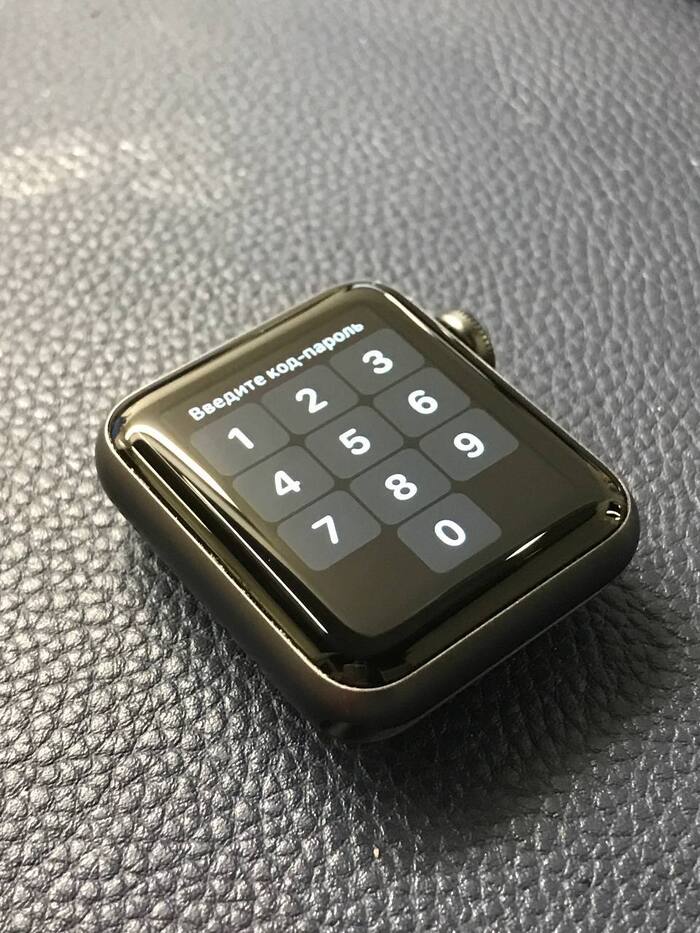

По готовности получаем полностью рабочий модуль, сохраняем свою родную матрицу и экономим тысячи рублей. Матрицу менять не требуется, а значит не нужно платить полную стоимость нового дисплея. В зависимости от модели можно сэкономить и 10 тысяч рублей.
